故障のしきい値は？高信頼性製品向けに設計された通気性膜用水圧試験機です。

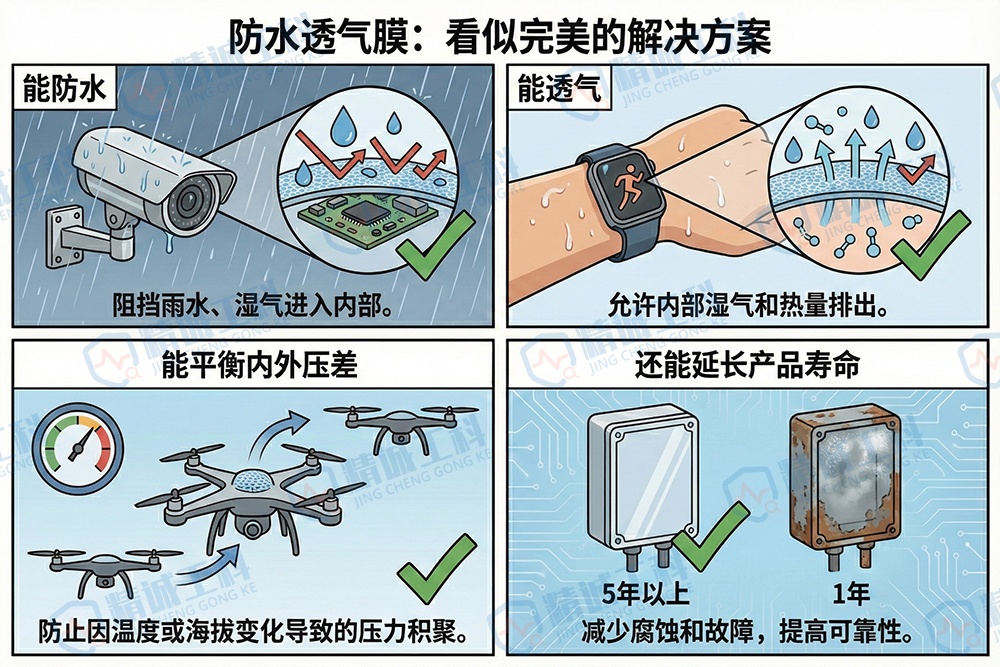

屋外用電子機器、セキュリティー機器、ウェアラブル機器の設計において。防水透湿メンブレンは一見完璧な解決策だ。

そう宣伝していた：

• 防水
• 通気性
• 内外圧力差のバランスをとる
• 製品寿命も延びる

しかし、豪雨が屋外カメラに降り注ぎ、スマートウォッチが水没し、車の照明器具が高圧洗浄を受けると、残酷な問題が表面化する：

👉 防水透湿メンブレン、本当に水滴が垂れるのか？

その答えは多くの人を驚かせるだろう：設計範囲内では確かに防水だが、ひとたびティッピングポイントを超えると、故障は警告なしにやってくる。

I. 防水透湿膜「防水原理

多くの人は、防水透湿性メンブレンは水はまったく通さない。"に近い働きをする。構造スクリーニング".

核となる原則はたった一文だ：

膜の孔は水滴よりは小さいが、水蒸気分子よりは大きい。

• 水蒸気分子径：約0.0004μm
• 最小液滴サイズ：膜孔よりはるかに大きい
• 膜孔構造：マイクロポーラス（μmグレード）

ということだ：

• を通過させることができる。
• 従来の条件では液体の水はブロックされる

しかし、キーワードに注目してほしい：「一般条件

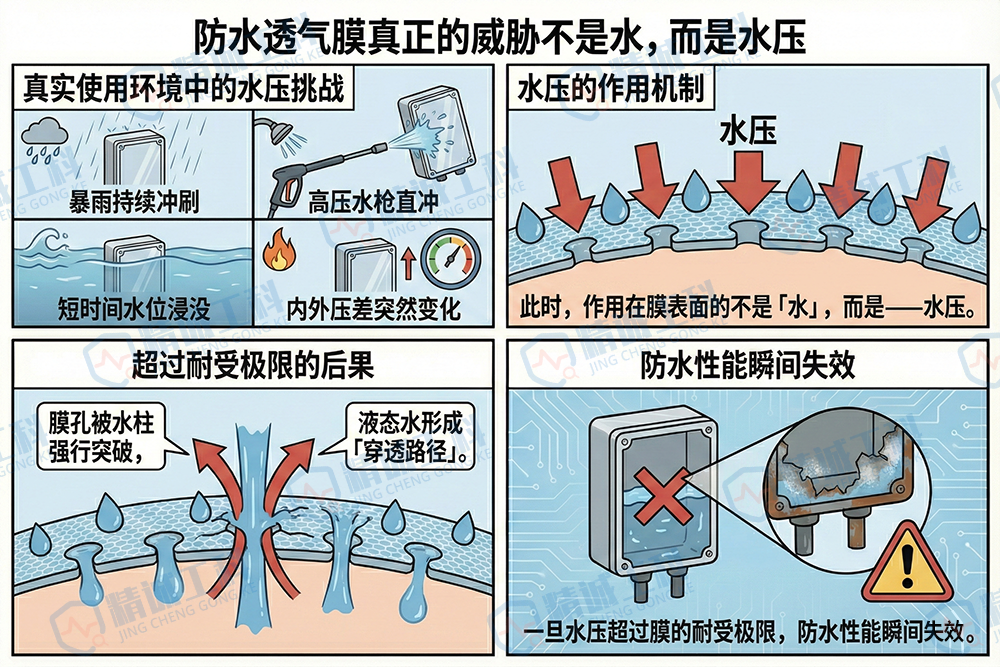

第二に、防水透湿膜の本当の脅威は水ではなく水圧である。

実際の使用環境では、防水がしばしば失敗するのは、膜が悪いからではない：

• 🌧 暴風雨で流され続ける
• 🚿 高圧水鉄砲を真上に向ける
• 🌊 短期的な水位低下
• 内外圧力差の急激な変化

この時点で、膜の表面に作用するのは「水」ではなく、「-」である。水圧.

この現象は、水圧がメンブレンの許容限度を超えると発生する：

• 水柱によって押し込まれた膜の穴
• 液体の水が「浸透経路」を形成する
• 瞬間的な防水性能の低下

そして、この "失敗の瞬間"。肉眼ではほとんどわからない.その価値以上に面倒なことだ。メンブレンの穴は故障しても自動的には回復しない水圧が下がっても、漏水経路は存在する。

III.なぜ「パラメータを見る」だけでは不十分なのか？

ラボのデータと現実のシナリオの間にある大きな溝

製品設計の段階で、エンジニアは防水透湿膜の技術的パラメーターを詳細に検討する：

• 公称耐水圧値10kPa、20kPa、50kPa
• 空気透過率インジケーターリットル/m2/時
• IP保護等級相関
• 材料サプライヤーからの第三者試験報告書

これらのデータは完全なもののように見えるが、"何がベストか？"という問いに答えている。この膜は理論的にどれくらいの圧力に耐えられるのですか？"と、エンジニアが本当に気にしている質問に答えていない：

いつ、どのように、製品構造のどの位置から、この膜が実際の使用圧力下で破損するのか？

従来のテスト方法の限界がここに露呈した：

静水浸漬試験判断できるのは「-」だけだ。水時計または砂時計（古いもの）「または怠りない"故障のプロセスは復元できない。

ストレスステップテスト異なる圧力レベルの粗雑な適用と動的変化に関する情報の欠如

経験的判断テスターによる主観的な観察に依存し、結果の再現性がない。

事後レビュー故障はすでに発生しており、原因ではなく結果しか見ることができない。

それはまるで橋の設計荷重だけは知っているが、どの荷重で、どの桁からひび割れが始まるかは知らない。..データはセキュリティの境界を提供するが、障害経路を提供しない。

IV.「失敗の瞬間」を可視化する：精密工学水圧テスターの価値とは何か？

防水透湿メンブレン見えない失敗」，精密エンジニアリング水圧テスターデザインのロジックは非常に明快だ。結果だけを示すのではなく、失敗のプロセスをすべて提示する。.

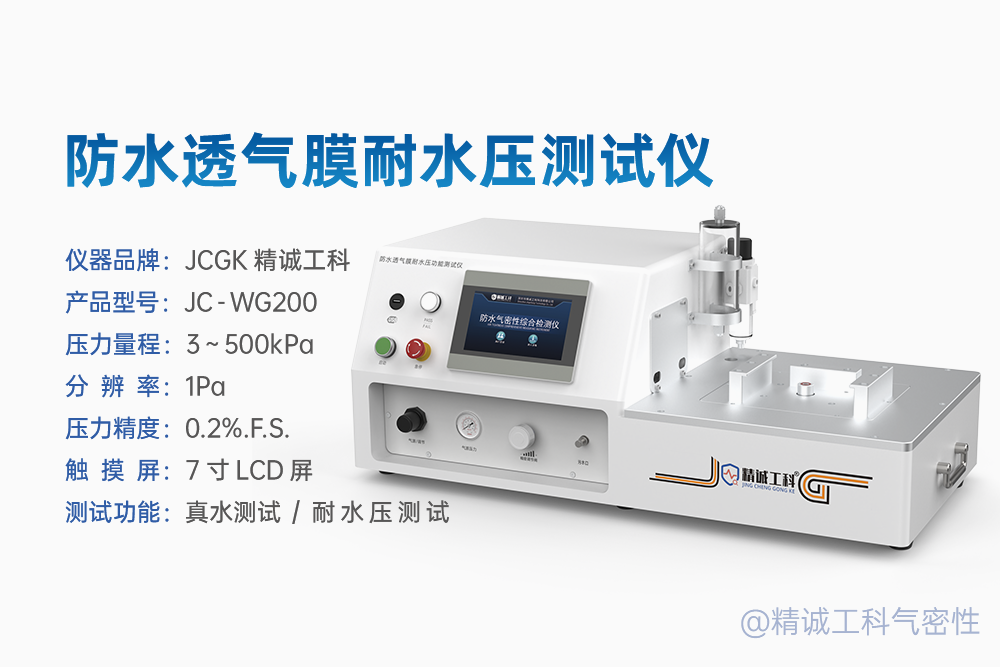

精密工業技術の自社開発通気性フィルム用水圧試験機

Ⅰ. 静的な浸漬ではなく、実際の水圧環境をシミュレートする

• 段階的で制御された水圧負荷
• 連続加圧や段階的加圧など、実際の作業条件をシミュレート。
• 経験的判断に頼らず、実験条件を再現する

---

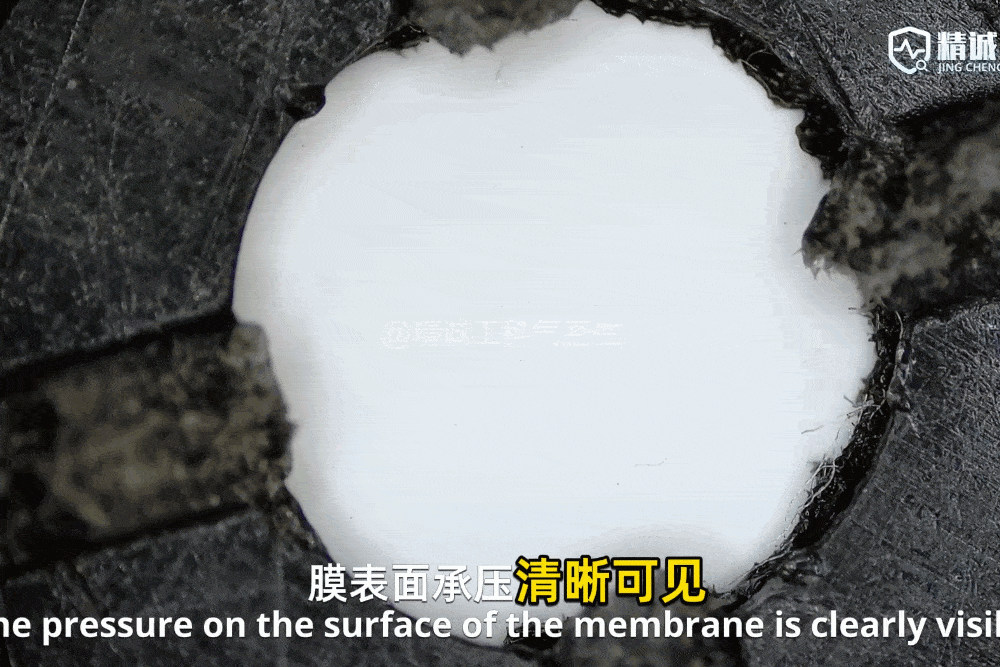

Ⅱ. 水滴が侵入する瞬間を正確に捉える高精細マクロイメージング

これは、この種の機器の中で最も重要な「ベスト・オブ・ブリード」のひとつである。説得力場所

• HDマクロレンズ搭載
• 100倍の拡大観察をサポート
• 膜表面状態のリアルタイムモニタリング

水圧が徐々に上がっていくのがはっきりとわかる：

• 加圧による膜表面の変形
• 水滴が膜の孔の近くに集まる
• ある瞬間、水滴は膜構造を通して押し出される。

この瞬間は真の故障点.

---

III. "感覚による判断 "から "絵で語る "へ

実際には、この種のテストによってもたらされる変化は非常に単純なものだ：

• もう言い争うことはない。これはリークに入るのか入らないのか？"
• 主観的経験に頼らない
• 設計、品質、サプライヤー間の判断基準の調和

透過性があるかどうかは、テスト画像とテストデータで語ってほしい。

V. 特にどの製品が耐水圧の可視化試験に適していますか？

防水性と透湿性の矛盾が最も顕著な使用シーン

実用的なエンジニアリングの実践において、プレシジョン・エンジニアリングの耐水圧可視化試験ソリューションは、これらの分野に特に適しています：

アウトドア・エレクトロニクス

• 監視カメラ用マイク通気口
• 屋外オーディオ用冷却チャンネル
• ドローン用気圧センサー開口部

ウェアラブル

• スマートウォッチ・スピーカー用防水メンブレン
• スポーツヘッドホンの通気孔構造
• 健康監視装置用均圧ポート

カーエレクトロニクス

• ランプアセンブリ用通気バルブ
• センサーハウジングの圧力バランス膜
• 防水性と通気性に優れた充電ポートのデザイン

医療機器

• ポータブルモニターの通気構造
• インプラント用圧力バランシングシステム
• 滅菌装置用ガス交換ポート

新エネルギー設備

• チャージングパイルの放熱と防水のバランス
• エネルギー貯蔵キャビネットの圧力調整システム
• 屋外配電ボックスの通気性保護

これらの応用シナリオに共通する特徴は、以下の通りである：ガスの流れを確保し、液体の侵入を防ぐためである。.本質的に技術的に矛盾するこのような構造は、正確な故障点の決定が最も必要とされている。

VI. デザイン思考へのテストツール

精密エンジニアリング水圧テスターその価値はテスト・セッションだけでなく、製品開発プロセス全体への影響にもある。

デザイン検証段階エンジニアは、さまざまな膜素材や構造的な解決策を素早く検討し、それぞれの解決策が実際にどのように機能するかを、目視試験で直接確認することができます。何週間も反復実験を繰り返さなければならなかったことが、数日でできるようになるかもしれない。.

品質基準の設定企業はサプライヤーからの理論的なパラメータを単に引用するのではなく、実際の故障データに基づいて社内基準を設定する。.これにより、品質管理のための明確な定量的根拠が得られる。

サプライヤーとの共同開発パフォーマンス上の問題が発生した場合、以下のことが可能です。テストビデオを使ってサプライヤーと正確にコミュニケーションをとり、過去のような「あなたがダメと言えば、私がOKと言う」非効率的な議論を避ける。.

顧客の信頼構築製品が実際にテストされる過程を顧客に見せること。防水性能の確実な境界を示す写真は、どんな口約束よりも説得力がある。.

故障のプロセスが見えるようになると製品開発は「試行錯誤の探索」から「証拠に基づく意思決定」へシフトするこの変革は、一台のテスト機器以上の意味を持つ。この変革は、テスト機器単体よりもはるかに多くのことを意味する。

概要

では、最初の質問に戻ろう：

防水透湿膜は本当に防水なのか？

より正確な答えはこうだ：

耐えられるように設計された範囲での防水性であり、エンジニアリングの鍵は、その「故障のしきい値」を見つけることである。

精密エンジニアリング水圧テスターこの意義は、単に"合否「結論というか：

• 故障のプロセスを可視化する
• 設計決定への情報提供
• 経験則に基づく判断を超えた防水

防水透湿膜、耐水圧テスト、精密工学、故障が見えるようにする。

原文ママ本稿の執筆者深センJingchenggongke技術Co., 株式会社テクニカル・チームが執筆。データソース精密エンジニアリング社内のテストデータと顧客事例。
