제품 밀봉 방수 누출 표준을 결정하는 방법은 무엇입니까? 징청 공케 기밀 시험기 설정 방법

제조 분야에서는 가전제품, 자동차 부품, 의료 기기, 신에너지 전력 배터리 등 다양한 분야에서 활용되고 있습니다.제품의 밀봉 및 방수모두 중요한 품질 지표입니다.

제품의 '누수' 또는 '누출' 여부를 과학적으로 판단하는 방법은 무엇인가요? 사용 방법기밀성 테스터판단 기준을 올바르게 설정했나요? 이것은 엔지니어가 자주 직면하는 실질적인 문제입니다. 아래에서 확인하세요.정밀 엔지니어링업계 경험을 바탕으로 자세히 설명해 드리겠습니다.

I. 제품 누출에 대한 올바른 이해

유출의 성격은 무엇인가요?

유출은 단순히 '유출' 대 '유출'의 문제가 아닙니다.분자 수준에서의 질량 전달 프로세스. 가스 분자는 재료 결함, 이음새 틈새, 분자 확산 등을 통해 이동합니다.

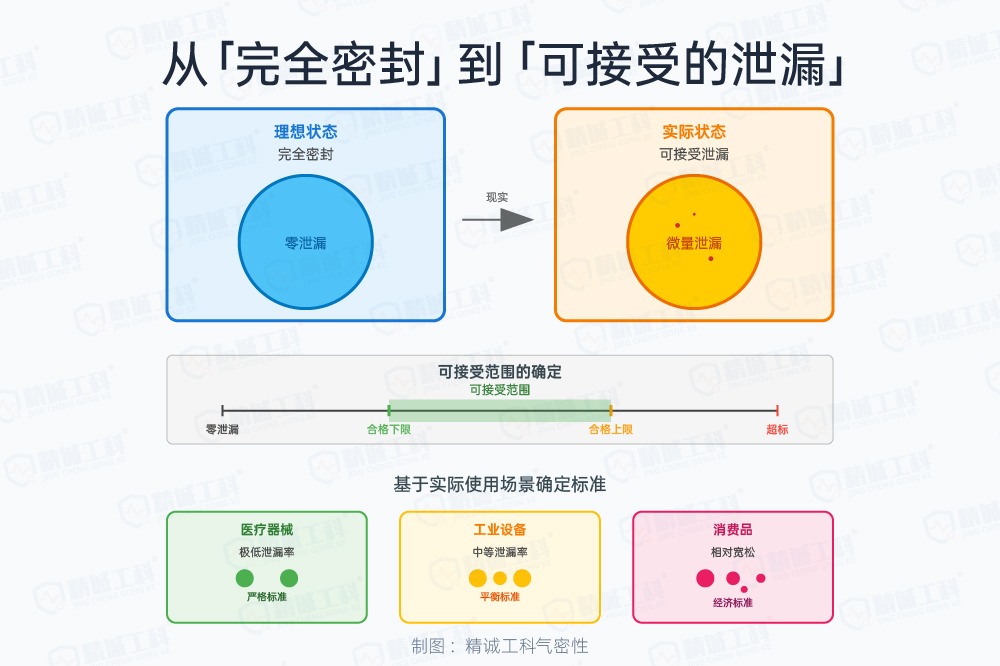

주요 인지적 변화"완전 밀폐"에서 "허용 가능한 누출률"까지

완전히 밀폐된 제품은 없으며, 허용 가능한 수준의 누출이 있는 적격 제품만 있습니다.이 허용 범위의 결정은 제품의 실제 사용 시나리오를 기반으로 해야 합니다.

사용 시나리오에 따라 누출 허용 범위가 결정됩니다.

제품 유형	주요 사용 시나리오	누출 허용 로직	일반적인 표준 범위
스마트워치	일상적인 사용, 수영을 위한 방수	단기간 동안 완벽한 보호	50~100 Pa
차량용 배터리 팩	장기간 야외 사용	장기간에 걸친 느린 누출은 허용됩니다.	100~300 Pa
의료 장비	신체에서 장기간 작업	매우 낮은 누출 요구 사항	20~50 Pa
정밀 다이 캐스팅	고압적인 업무 환경	높은 안전 요구 사항	200~500 Pa

상품 데이터의 정규 분포 분석

'최대 플로트'만을 보는 기존의 방법으로는 충분하지 않으며, 완전한 통계 분석이 필요합니다:

데이터 수집 요구 사항::

• 샘플 크기: 최소 30개의 좋은 샘플
• 테스트 조건동일한 온도, 습도 및 압력 조건.
• 시간 범위다양한 배치의 생산 변동에 대한 커버리지

통계 매개변수 계산::

μ(평균) = Σxi / n
σ(표준 편차) = √[Σ(xi - μ)² / (n-1)]

제어 상한(UCL) = μ + 3σ
하한 제어 한계(LCL) = μ - 3σ

6σ 품질 관리(식스 시그마)에 기반한 표준 설정

권장 표준 설정 공식::

판단 상한 = μ + 2.5σ
경고선 = μ + 2σ
목표 값 = μ

이 설정 방법은 이를 보장합니다:

• 99.38% 수익률 통과율(정규 분포 가정)
• 합리적인 안전 마진(2.5σ 수준)
• 통계적 신뢰성

둘째, 씰링 방수 누출 표준을 결정하는 방법은 무엇입니까?

1. 참조 제품 및 고객 요구 사항
   • 제품마다 누출 기준에 대한 표준화된 절대값은 없지만, 다음과 같은 기준을 기반으로 합니다.제품 특성와 함께클라이언트 요청를 설정합니다.
   • 예를 들어 가전제품은 누출이 수십 Pa에 불과하지만 대형 자동차 부품은 수백 Pa까지 누출될 수 있습니다.

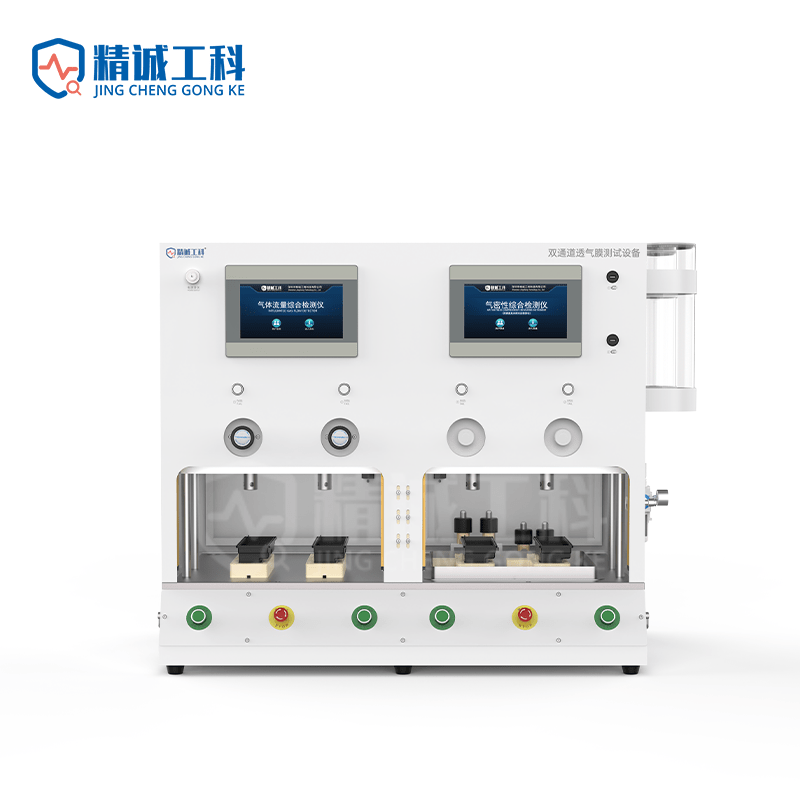

전자 제품 방수 혼 기밀성 테스트 케이스, 테스트 압력 15kPa, 허용 누출 표준 30Pa

2. 좋은 품질 대비 벤치마크

• 첫째, 검증된 '좋은' 제품을 선택하고 누수가 없는지 확인하세요! (수중 침수 테스트 또는 장시간 수압 테스트를 통해 확인 가능).
• 다음에서 제품을 테스트하세요.기밀성 테스터값에 최대 부동 값이 기록됩니다. 예를 들어, 양호한 누수 값은 다음과 같이 플로팅됩니다.20~50Pa사이.

3. 비교를 위한 '미세 누수 제품' 만들기

• 작은 모래 구멍이나 결함이 있는 인위적으로 만든 제품은 결함이 있는 제품을 시뮬레이션하는 데 사용됩니다.
• 다음과 같이 양호한 제품보다 높은 경향이 있는 누출 값을 테스트합니다.80~100Pa.

4. 판단의 상한 설정

• 상품 상품의 최대 부동 값이 다음과 같은 경우50 Pa판단 기준은 일반적으로 다음과 같이 설정됩니다.60~80Pa.
• 측정값이 이 임계값을 초과하면 NG로 판단할 수 있습니다. (실패).

세이신 엔지니어링 사용 방법기밀성 테스터설정?

기본 매개변수 구성

1단계: 환경 조건의 표준화

온도 제어: 20±2℃
습도 제어: 45-65% RH
압력 안정화 시간: ≥10초
테스트 압력: 제품 내압 및 테스트 요구 사항에 따라 설정합니다.

2단계: 데이터 수집 벤치마크

1. 목표 압력 설정
   • 제품 압력 범위 및 테스트 요구 사항에 따라 먼저 인플레이션 압력을 설정합니다. (예: 50kPa, 100kPa 등).
2. 수율 데이터 수집
   • 각 배치에서 10개씩, 총 30개 이상의 샘플을 최소 3개 이상의 다른 배치에서 샘플을 채취하여 누출 범위를 기록합니다. (예: ≤50 Pa).
3. 누출 판정 값 설정
   • 기기에서 결정 임계값을 입력합니다:
     • 상위 값양호한 제품의 최대값보다 약간 높음(예: 60-80 Pa).
     • 낮은 값 (선택 사항)지나치게 낮은 수치를 피하고 센서 이상을 배제하세요.
4. 판단의 타당성 검증
   • 결함이 있는 제품 사용 (미세 누출 제품) NG 알람을 트리거하는지 테스트합니다.
   • NG 제품이 인식되지 않으면 임계값을 조정해야 합니다.
5. 매개변수 저장 및 표준 생성
   • 최종 임계값은 테스트 프로세스 파라미터로 저장되며, 안정적이고 신뢰할 수 있는 결과를 보장하기 위해 정기적인 캘리브레이션에는 하나의 표준품을 사용하는 것이 좋습니다.

IV. 실제 적용 시나리오의 예

소비자 가전 산업

스마트워치 방수 표준 설정 케이스::

양호한 데이터: μ = 15Pa, σ = 5Pa
판정 상한: 15 + 2.5 x 5 = 27.5Pa → 30Pa로 설정
경고 라인: 15 + 2 x 5 = 25Pa

확인 결과결함 감지율 99.2%, 오판율 0.1%

자동차

새로운 에너지 배터리 팩 밀봉 표준::

良品数据：μ = 80Pa, σ = 25Pa
判定上限：80 + 2.5×25 = 142.5Pa → 设定为 150Pa
分级管理：
- A 级品：≤100Pa（优秀）
- B 级品：100-130Pa（合格）
- C 级品：130-150Pa（临界合格）
- NG 品：>150Pa（不合格）

새로운 에너지 차량용 배터리 팩기밀성 테스트 장비

이러한 시나리오에서는정밀 엔지니어링기밀성 테스터양압, 음압, 체적 방식, 유량 방식 및 차압 방식을 지원하며 임계 값을 유연하게 설정할 수 있으며 MES 시스템과 연동하여 검사 데이터의 추적 성을 실현하여 다양한 기업의 품질 관리 요구 사항을 충족 할 수 있습니다.

V. 자주 묻는 질문(FAQ)

Q1: 누출 표준을 산업 표준에 바로 적용할 수 있나요?
A: 권장하지 않습니다. 제품마다 고객의 요구 사항은 다양하며 다음과 같아야 합니다.실제 양질의 데이터 + 업계 표준참고용입니다.

Q2:기밀성 테스터임계값은 얼마나 자주 조정해야 하나요?
A: '표준 상품'과 함께 정기적인 캘리브레이션을 실시하는 것이 좋습니다. (예: 주간 또는 배치 단위로 프로세스를 변경하는 경우).

Q3: 정밀 엔지니어링이 누출 표준 개발을 지원할 수 있나요?
A: 예. 정밀 엔지니어링은 다음을 제공할 뿐만 아니라기밀성 테스트 장비또한 고객의 프로세스 및 업계 표준과 연계하여 판정값을 개발하고 검사 프로토콜을 완성하는 데 도움을 드릴 수 있습니다.

요약

제품 누출을 판단하기 위한 기준 설정은 단순한 수치적 판단이 아니라 제품 품질을 과학적으로 관리하는 것입니다. 좋은 기준이 있어야 합니다:

여러 목표의 균형 맞추기: 품질 보증, 비용 관리, 생산 효율성
과학적 증거에 기반한물리적 메커니즘, 통계적 원리, 공학적 검증
지속적인 개선 최적화데이터 기반, 폐쇄 루프 피드백, 동적 조정

과학적인 누출 판정 표준 시스템을 구축하고자 하는 경우, 정밀 엔지니어링은 전문적인 기술 컨설팅과 솔루션을 제공합니다. 당사는 고급기밀성 테스트 장비과학적인 품질 관리 시스템을 구축할 수 있도록 도와드립니다.

원본 성명서:이 백서의 작성자는심천 징청공케 기술 유한공사 Co.기술팀에서 작성했으며 저작자 표시를 통해 복제되었습니다.데이터 소스:정밀 엔지니어링 내부 테스트 데이터 및 고객 사례.
