Q&A: Produkt Luftdichtheitsprüfung NG bis? 1-Minute genaue Lage der Leckage Punkt der praktischen Methoden

Die Ingenieure in der Fertigung sind mit einem nervenaufreibenden Szenario konfrontiert:
LuftdichtheitsprüfgerätOffensichtlich wurde das NG gemeldet, aber nachdem ich das defekte Produkt auseinandergenommen und einen halben Tag lang untersucht habe, kann ich immer noch nicht sehen, wo genau es undicht ist.

Diese Situation ist vergleichbar mit einem Arzt, der Ihnen sagt: "Sie haben Fieber", Ihnen aber nicht sagt, wo die Infektion liegt.
Sie verzögert die Effizienz der Fertigungslinie, erhöht die Nacharbeitskosten und beeinträchtigt die Qualitätsbeurteilung erheblich.

FeinmechanikEchter WassertesterLeckortung in einem Schritt

Wie genau findet man also ein Leck effizient und genau, wenn bei einer Luftdichtheitsprüfung ein schlechtes Leck vorhanden ist?

Zeit ist Geld. Mit jeder Minute, die das Fließband stillsteht, häufen sich die Verluste. Heute sprechen wir über.Wie findet man das Leck am schnellsten, wenn der Dichtheitstest NG meldet?.

Ⅰ. Blinder Fleck der Luftdichtheitsprüfung: kann Leckage messen, aber nicht lokalisieren

Lassen Sie uns eine Tatsache klarstellen:LuftdichtheitsprüferStörungLecksuchgerät.

Es kann Ihnen genau sagen, ob das Produkt undicht ist, indem es Druckabfalländerungen, Durchflussschwankungen und Druckkurven überwacht, um festzustellen, ob das Produkt undicht ist:

• Ist das Produkt ausgelaufen?
• Wie hoch ist der Anteil der Leckagen?

Aber sie konnte nicht antworten:

• Woher zum Teufel kommt das Wasser?

Deshalb istLuftdichtheitsmessgerätBei NG müssen Sie noch einen anderen Weg finden, um das Leck zu finden.

Ⅱ. Herkömmliche Lecksuchmethoden: langsam, ungenau und vom Glück abhängig

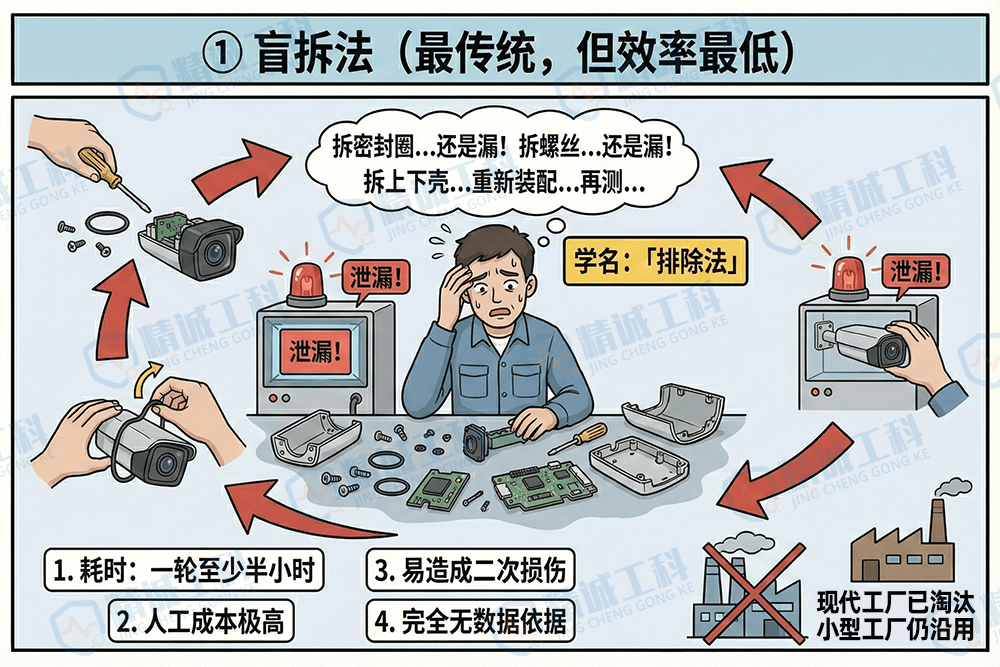

① Blinde Demontage (die traditionellste, aber am wenigsten effiziente Methode)

Der primitivste Ansatz:拆.

Dichtung entfernen, einmal testen, immer noch undicht. Die Schrauben entfernen, einmal testen, immer noch undicht. Oberes und unteres Gehäuse demontieren, Schnittstelle entfernen, Gummiring ersetzen, wieder zusammenbauen, erneut testen, erneut demontieren, erneut testen ......

Der wissenschaftliche Name für diese Methode lautet.Ausnahmerecht".

Das Problem ist offensichtlich:

• Eine Demontagerunde dauert mindestens eine halbe Stunde.
• Extrem hohe Arbeitskosten
• Produkte, die zu Sekundärschäden neigen
• Völlig unbelegt durch Daten

Moderne Fabriken verwenden diese Methode nicht mehr.. In vielen kleinen Fabriken ist dies jedoch immer noch die vorherrschende Praxis.

---

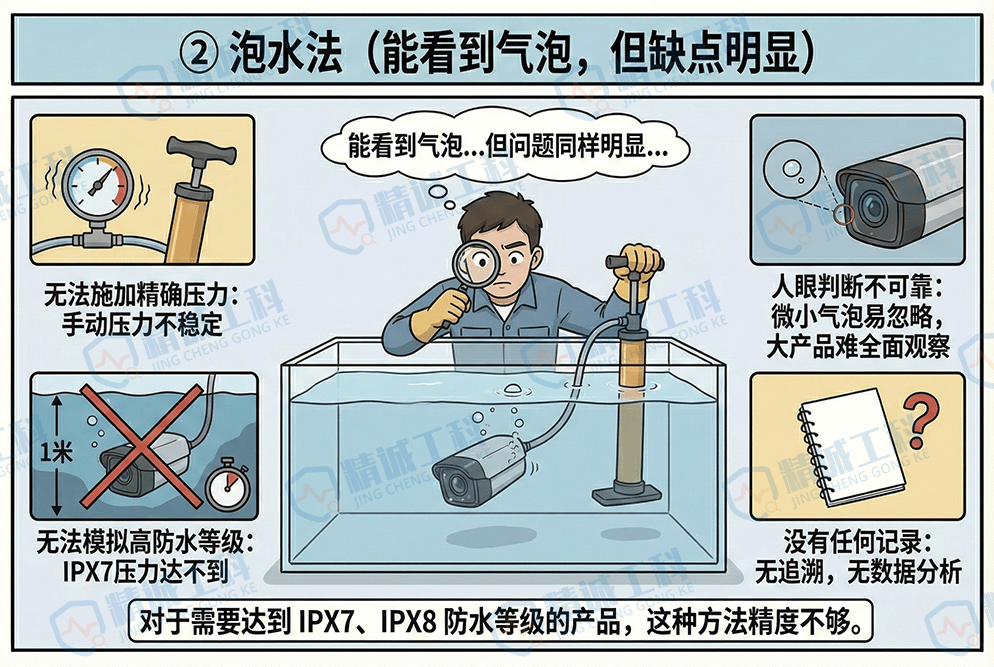

② Einweichmethode (Blasen können gesehen werden, aber die Nachteile sind offensichtlich)

Weichen Sie das Produkt in Wasser ein und blasen Sie es manuell auf, um zu sehen, wo es Blasen wirft.

Diese Methode ist eine kleine Verbesserung gegenüber der blinden Demontage - zumindest kann man die Blasen sehen. Aber die Probleme sind ebenso offensichtlich:

Unfähigkeit, präzisen Druck auszuübenDer Druck für das manuelle Aufblasen ist instabil und es kann sein, dass das Leck gar nicht aufbläst.

Unzuverlässige Beurteilung durch das menschliche AugeWinzige Luftbläschen sind leicht zu übersehen, und großvolumige Produkte sind nur schwer vollständig zu beobachten.

Hohe Wasserdichtigkeit kann nicht simuliert werdenIPX7 erfordert 1 Meter Wasser für 30 Minuten, ohne dass Wasser eindringt, eine Druckbedingung, die durch manuelles Eintauchen nicht erreicht werden kann.

Es gibt keine Aufzeichnungen.Es ist getan, wenn es gemessen wird, es kann nicht zurückverfolgt werden, es kann nicht auf Daten analysiert werden.

Diese Methode ist nicht genau genug für Produkte, die wasserdicht nach IPX7 oder IPX8 sein müssen.

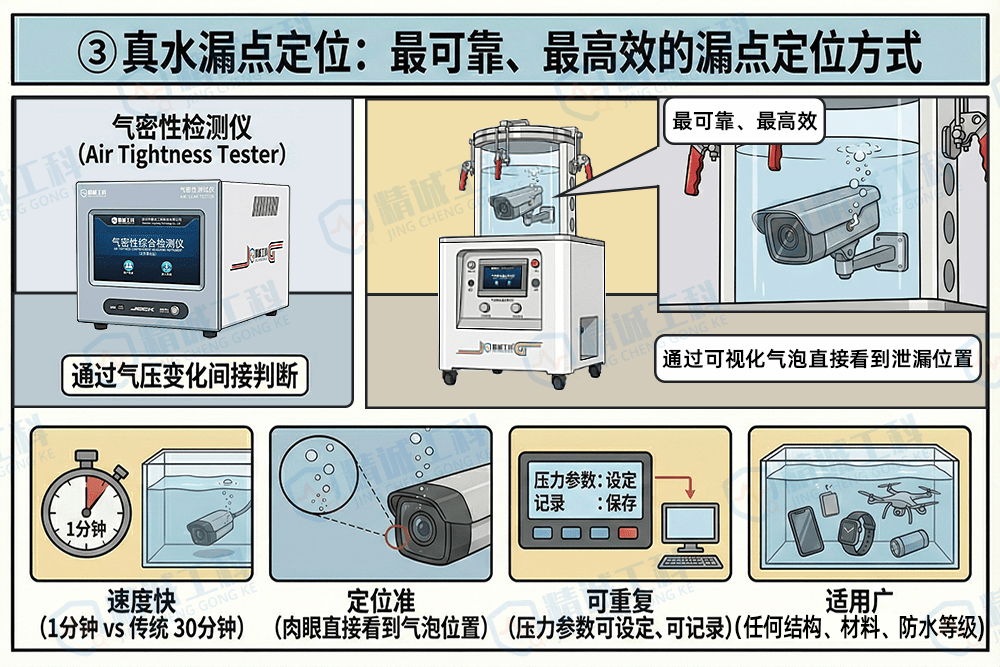

Ⅲ. Die von Ingenieuren am häufigsten angewandte Methode: luftdicht + echtes Wasser kombiniert Leckortung

Diese Vorgehensweise wird derzeit von vielen Ingenieuren angewandt, und der direkteste Weg, um Lecks zu finden, ist schließlichDie undichten Stellen sollen sich zeigen..

LuftdichtheitsprüfgerätIndirekt wird durch Änderungen des Luftdrucks festgestellt, ob ein Produkt undicht ist.aber (nicht)True Water Leak Locator ist eine direkte Ansicht der Leckstelle durch Visualisierung von Blasen. Dies ist die zuverlässigste und effizienteste Methode zur Ortung von Lecks in der heutigen Industrie.

Warum ist es zuverlässig? Weil sie es hat:

• Schnell (1 Minute im Vergleich zu 30 Minuten bei herkömmlichen Methoden)
• Positionierungsgenauigkeit (direkte Visualisierung der Blasenposition)
• Wiederholbar (Druckparameter können eingestellt und aufgezeichnet werden)
• Breite Anwendung (jede Struktur, jedes Material, jede Wasserdichtigkeit)

IV. Wie nutzt manEchtes Wasserleckage-MessgerätDas Leck schnell lokalisieren?

Schritt 1: Legen Sie das Produkt in das durchsichtige Waschbecken

ExperteEchtes Wasserleckage-MessgerätDas Produkt ist mit einem durchsichtigen Sichtbehälter ausgestattet, der vollständig in Wasser getaucht ist. Diese Konstruktion ist der Schlüssel - der durchsichtige Behälter ermöglicht es Ihnen, aus allen Blickwinkeln zu sehen, wo die Blasen aufsteigen.

Schritt 2: Druck aufbringen, um einen Differenzdruck zu erzeugen

Drei Möglichkeiten:

• ÜberdruckWenn Sie das Produkt aufblasen und unter Druck setzen, entweicht das Gas an der Leckstelle und bildet Blasen, die leicht zu erkennen sind.
• AbsaugungUnterdruck entsteht durch das Abpumpen des Gases im Inneren des Produkts, und die Außenluft dringt nach innen ein, wodurch die Erkennung von Mikrolecks empfindlicher wird.
• HybriddruckPositiver und negativer Druck werden gleichzeitig oder abwechselnd aufgebracht, was für komplexe Produkte mit mehreren Kavitäten geeignet ist und verborgene Leckagepfade aufdeckt, die mit einem einzigen Modus nicht erkannt werden können.

Der Druckwert kann entsprechend der Wasserdichtigkeit des Produkts eingestellt werden; IPX7 wird normalerweise auf einen Druckwert eingestellt, der einer Wassertiefe von 1 Meter entspricht, IPX8 ist höher.

Je höher der Differenzdruck, desto ausgeprägter sind die Blasen. Deshalb ist die Prüfung mit echtem Wasser genauer als das manuelle Einweichen - der Druck ist kontrolliert und wiederholbar.

Schritt 3: Beobachten Sie die Position der Blasen

Dies ist der zentrale Aspekt des gesamten Prozesses.

Dort, wo die Luftblasen herkommen, befindet sich das Leck.. Und die Blasen verhalten sich bei verschiedenen Leckagegraden völlig unterschiedlich:

Grad der Undichtigkeit	Merkmale der Blase	Technisches Urteilsvermögen
schlampig	Blasen steigen kontinuierlich und schnell in Form von Strahlen auf.	Strukturelle Mängel, vollständiges Versagen der Dichtung
Wasseruhr verwendet Marke Nachtwächter	Blasen sind sichtbar, stabil und steigen in Trauben auf	Schlechte Abdichtung, Verbesserung des Montageprozesses erforderlich
Glitch	Kleiner, langsamer, episodischer Anstieg der Blasen	Abgenutztes Material oder unzureichende Druckkraft
wählbar (Wähler usw.)	blasenfrei	gut abgedichtet

Nehmen Sie das USB-Anschlussleck als Beispiel: Wenn Sie kleine Bläschen sehen, die langsam und kontinuierlich an der Stelle des USB-Anschlusses aufsteigen, bedeutet dies, dass es sich um eineMikroleckage-Zustand. Es kann sein, dass sich der Dichtungsring an der Schnittstelle verschlechtert oder dass winzige Luftlöcher in den Schweißnähten vorhanden sind.

Diese Art der präzisen Positionierung ist etwas, das bei der traditionellen Methode der blinden Demontage einfach nicht möglich ist.

Schritt 4: Entwicklung eines gezielten Sanierungsprogramms

Das Auffinden des Lecks ist nur der erste Schritt, wichtiger ist die schnelle Analyse der Ursache anhand des Leckortes:

Leck im USB-Anschluss → Prüfen Sie die Spezifikation des Gummirings, die Qualität der Schweißung und die Gleichmäßigkeit der Dichtungsbeschichtung.

Leckage der Schalennaht → Überprüfen Sie die Schnappkraft, das Schraubendrehmoment und die Formgenauigkeit.

Leckage an der Stelle der Membrane → Prüfen Sie die Verklebung der Folie und ob der Kleberücken vollständig angebracht ist.

Spritzgegossene Teile mit Mikrorissen und Undichtigkeiten → Einspritzparameter, Werkzeugverschleiß prüfen

Batteriefachdichtung undicht → Überprüfen Sie die Größe der Dichtung, das Material und die Montagemethode.

Je nachdem, wo sich das Leck genau befindet, kann die Reparaturlösung sehr unterschiedlich ausfallen.

V. Warum ist eine echte Leckortung um ein Vielfaches schneller als herkömmliche Methoden?

Konventionelle IPX7-Wassertauchprüfung, die Standardanforderungen sind1 Meter Wassertiefe, 30 Minuten EintauchenNehmen Sie ihn dann heraus und prüfen Sie das Innere auf Wassereintritt. Wenn Wasser eingedrungen ist, müssen Sie erneut untersuchen, wo es undicht ist.

Und Precision Engineering'sLuftdichtheitsprüfgerät für Wasserdichtheit(math.) GattungWeniger als 1 Minute vom Einführen des Produkts bis zur Leckerkennung.

Diese Effizienzlücke ist ein Quantensprung. Für Produktionslinien, die Tausende von Proben pro Tag testen müssen, bedeutet Zeit Kapazität und Kosten.

Darüber hinaus ist ein echter Wassertest nicht nur schnell, sondern auch genau. Der traditionelle Wassertauchtest kann Ihnen nur sagen, dass "Wasser eindringt", aber Sie wissen nicht, woher es kommt. Der Echtwassertest zeigt Ihnen die Luftblasen direkt an, so dass Sie das Leck auf einen Blick erkennen können.

VI. Warum ist das True Water Leakage Point Instrument von Jingcheng Industrial Technology so weit verbreitet?

Auf dem Gebiet der Wasserdichtheitsprüfung.Feinmechanik(in Form eines Nominalausdrucks)Echtes Wasserleckage-MessgerätSie wird von vielen Ingenieuren aus einem einfachen Grund angenommen:

Unterstützt vollwertige WasserdichtigkeitsprüfungIPX5, IPX6, IPX7, IPX8 und sogar IPX9K (Hochdruck-Wasserstrahlschlagtest) sind abgedeckt.

Flexible Umschaltung zwischen Über- und UnterdruckEr kann sowohl für Aufblas- als auch für Vakuumtests verwendet werden und passt sich an unterschiedliche Produktkonfigurationen an.

Breites Spektrum von AnwendungenGeeignet für Produkte unterschiedlicher Form und Größe, um die Stabilität der Prüfung zu gewährleisten.

zerstörungsfreie PrüfungEs entstehen keine Folgeschäden am Produkt, und das Produkt kann auch nach dem Test normal verwendet oder weiter verbessert werden.

Rückverfolgbarkeit der DatenPrüfdruck, -zeit und -ergebnisse werden zur Qualitätsanalyse und Prozessverbesserung aufgezeichnet.

Diese Eigenschaften ermöglichenEchtes Wasserleckage-MessgerätDies gilt nicht nur für die Qualitätskontrolle, sondern auch für die Prozessvalidierung in der F&E-Phase.

Zusammenfassungen

Wenn es sich um ein hermetisch verschlossenes NG-Produkt handelt, verwenden SieEchtes Wasserleckage-MessgerätDie Suche nach Luftblasen ist die schnellste, genaueste und technisch ausgereifteste Methode, um Lecks zu lokalisieren.

Die Vorteile umfassen:

• 1 Minute, um das Leck zu findenAnstelle von 30 Minuten Rätselraten.
• Visualisierung von Blasenund nicht auf einem empirischen Urteil beruht
• Druck mit Präzision ausübenAnstatt manuell aufzublasen
• Rückverfolgbarkeit der Datenanstatt sie aus dem Gedächtnis zu beschreiben.
• Geeignet für jede StrukturAnstatt nur einfache Produkte messen zu können

Für Unterhaltungselektronik, Kfz-Teile, medizinische Geräte, Outdoor-Ausrüstung und andere Produkte, die eine Wasserdichtigkeit nach IPX7 oder IPX8 erfordern, sind echte Wasserdichtheitsprüfungen zu einem unverzichtbaren Bestandteil des Qualitätssystems geworden.

Wenn Ihre Produktionslinie Schwierigkeiten hat, Lecks zu finden, wenn Ihre Produkte eine hohe Wasserdichtigkeit aufweisen müssen.Shenzhen Jingchenggongke Technology Co., Ltd.Unser professionelles Team kann maßgeschneiderte Testlösungen und technische Unterstützung anbieten.

Ursprüngliche Erklärung:dieses Papier wurde verfasst vonShenzhen Jingchenggongke Technology Co., Ltd.Geschrieben vom technischen Team, wiedergegeben mit Quellenangabe.Datenquellen:Interne Testdaten der Feinwerktechnik und Kundenfälle.
