Q&R : Quelles sont les exigences relatives à l'environnement dans lequel le testeur d'étanchéité à l'air est utilisé ? Veuillez consulter cette liste de contrôle

La plainte la plus fréquente entendue sur la chaîne de production est la suivante : "LaL'équipement est instable, n'est-ce pas ?étanchéité à l'airDes problèmes ?"

Les réponses sont souvent surprenantes :L'instrument est bon, l'environnement aussi..

Mais derrière cette réponse se cache une vérité encore plus dure - laVous savez que quelque chose ne va pas dans votre environnement, mais il est difficile de le changer.

Ⅰ. Les lois de la physique ne seront pas compromises

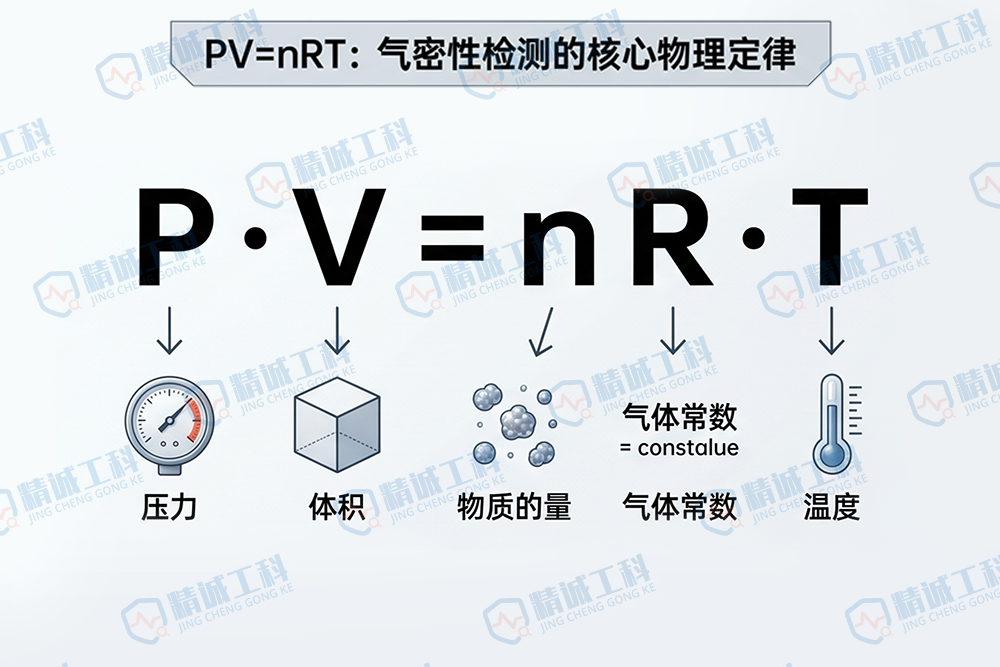

Testeur d'étanchéité à l'airest basé sur une équation de physique de niveau secondaire :

PV = nRT (équation d'état d'un gaz idéal)

Cette formule impose une loi d'airain :Tout changement de température, d'humidité, de pression atmosphérique, etc. est reconnu par l'instrument comme un changement de pression.L'instrument lui-même, en revanche, n'a pas été en mesure de faire la distinction entre une fuite réelle et une perturbation de l'environnement. L'instrument lui-même, par ailleurs, n'a pas pu distinguer si ce changement de pression provenait d'une fuite réelle ou d'une perturbation de l'environnement.

En d'autres termes, l'environnement n'est pas une condition auxiliaire, mais la condition de base.Partie de la précision.

C'est comme peser un milligramme sur une balance ; il est impossible d'obtenir une lecture précise à l'extérieur par temps venteux. C'est simple, mais souvent difficile à mettre en pratique sur la chaîne de production.

II. Éléments environnementaux : le fossé entre les idéaux et la réalité

La température : la plus grande variable invisible

terre PV = nRTPour chaque augmentation de température de 1 °C, la pression de l'air dans la chambre fermée augmente considérablement, au point de masquer la variation de pression d'une petite fuite.
La norme industrielle exige une température de 15~30 ℃, une fluctuation de ±1 ℃, une scène de haute précision exige ±0,5 ℃..
Cependant, la climatisation de la ligne de production, les ventilateurs soufflant directement, la différence de température entre le jour et la nuit, la chaleur résiduelle de la pièce et d'autres problèmes prévalent, pour atteindre des normes de température constante, il faut souvent une salle indépendante à température constante, le coût est élevé.

L'humidité : le tueur invisible sous-estimé

La vapeur d'eau contenue dans l'air comprimé pénètre dans le circuit d'air et se condense sur la surface du capteur, ce qui entraîne directement une dérive des données.
Exigences standard pour l'humidité ≤85% RH, la source de gaz doit être séchée, filtrée et soumise à un traitement de pression stable..
Cependant, l'investissement dans un ensemble complet de compresseur d'air, de sécheur à froid et de filtre à trois étages peut être plus élevé que l'instrument lui-même ; et la plupart des entreprises négligent la maintenance, le colmatage de l'élément filtrant et la défaillance du sécheur à froid entraîneront une distorsion chronique des données.

La pression barométrique : une variable de base négligée

La pression atmosphérique varie considérablement en fonction de l'altitude et des conditions météorologiques, et la différence de pression barométrique entre la pluie et le beau temps au même endroit est tout aussi importante.
Des équipements haut de gamme, tels que l'appareil de Precision Engineeringtesteur d'étanchéité à l'airCompensation automatique, étalonnage manuel nécessaire pour les équipements de bas et moyen de gammeLa ligne de production sera adaptée quotidiennement aux conditions météorologiques.

Les vibrations : la source d'interférence oubliée

Les vibrations des presses, des machines de moulage par injection et des lignes d'assemblage peuvent être transmises à la station d'inspection, entraînant des fluctuations dans les signaux des capteurs et des joints instables sur les pièces à usiner.
La solution idéale est un poste de travail autonome à l'épreuve des vibrations.Il s'agit là d'un objectif difficile à atteindre dans une chaîne de production disposant de quelques centimètres d'espace.

III. Comparaison de la sensibilité environnementale de trois méthodes de détection hermétique

Méthode de détection	sensibilité environnementale	Analyse des causes	Niveau de précision
Essai à l'eau (méthode d'immersion)	baisser (la tête)	Observez les bulles et faites un jugement approximatif.	millimètre
Détection de fuites à sec (jauge d'étanchéité à l'air)	moyen à élevé	Mesure des variations de pression	échelle du micron
Spectrométrie de masse à l'hélium (détecteur d'hélium)	extrêmement élevé	Détection au niveau moléculaire	échelle nanométrique

Cette comparaison révèle une loi cruelle :Plus la précision est élevée, plus elle est sensible à l'environnement..

Ⅳ. Différence entre la configuration standard et l'environnement réel de la ligne de production

Des normes environnementales idéales

Température : 25±5°C
Humidité : 40%-~70% RH
Source d'air : séchage + filtrage + stabilisation de la pression
Poste de travail : pas de vent direct + conception anti-vibration
Produit : équilibre thermique ≥ 10 minutes avant l'essai

Erreurs fatales courantes

• Tester le produit directement après la soudure(Température non équilibrée)
• Climatisation Position d'essai de soufflage direct(Fluctuations de température)
• Pas de séchage de l'air(perturbation de l'humidité)
• Incohérence de la température entre plusieurs stations(Erreurs systématiques)

Les conséquences de ces erreurs sont les suivantes :Taux élevé de faux NG, difficulté de réglage de la machine et réduction de l'efficacité de la ligne..

Plus inquiétant encore, ces problèmes n'entraînent pas d'erreurs ou de temps d'arrêt de l'équipement.Cela ne fait qu'instabiliser les résultats des tests. Le département de la qualité et le département de l'équipement se renvoient la balleLe problème est resté longtemps sans solution.

V. Les solutions d'ingénierie : la recherche de l'équilibre dans le respect des contraintes

L'environnement ne peut pas être totalement idéal, mais il peut être optimisé à trois niveaux :

Couche matérielle : améliorer la capacité anti-interférence de l'équipement lui-même

• Utilisation de capteurs à haute stabilité(précision de 0,1 Pa)
• Utilisation de collecteurs à faible dérive
• Conception d'un outillage à haute étanchéité

Ces mesures augmentent le coût de l'équipement, mais réduisent considérablement la dépendance environnementale.

Couche logicielle : algorithmes de compensation des changements environnementaux

• Algorithme de compensation de la température
• Correction automatique de la dérive

De bons algorithmes logiciels peuvent compenser les incidences sur l'environnement dans une certaine mesure, mais ils ne remplacent pas complètement les contrôles environnementaux. Il s'agit detraiter les symptômes mais pas la cause profondePourtant, c'est souvent l'option la moins coûteuse.

Couche système : établir la traçabilité des données et le contrôle des processus

• Traçabilité des données MES
• SPC Contrôle des processus
• Mécanisme d'alerte précoce pour les anomalies

Découverte de modèles de problèmes environnementaux grâce à la gestion des données et à l'amélioration du ciblage. Cela nécessite un niveau élevé de technologie de l'information dans l'entreprise.

VI. De nouvelles options sous la vague de substitution domestique

Dans le cadre de la tendance actuelle à la substitution des produits nationaux aux Shenzhen Jingcheng Gongke JCGK Les programmes nationaux, représentés par le pays, développent un avantage différencié :

Adaptation au niveau technique

• Couverture multi-principale(pression positive, vide, pression différentielle, volumétrique, débit, etc.)
• Algorithme de compensation de la température ambiante intégré
• Conception anti-interférence optimisée pour l'environnement des chaînes de production nationales

L'avantage des équipements nationaux ne réside pas dans leur technologie de pointe, mais dans leur capacité à répondre aux besoins des consommateurs.Meilleure compréhension de l'environnement réel de la chaîne de production en Chine.La conception des équipements importés est basée sur l'environnement standard des usines européennes et américaines, qui n'est souvent pas adapté à la transplantation en Chine..

Flexibilité au niveau de l'ingénierie

• Réponse rapide à l'assistance technique
• Solutions personnalisées pour les installations chimiques
• Capacités d'intégration des lignes(interface PLC/MES)

Les fabricants nationaux peuvent ajuster les paramètres et les algorithmes en fonction des conditions environnementales réelles du client, plutôt que de demander à ce dernier de modifier l'environnement pour l'adapter à l'équipement..

Rationalisation de la dimension économique

Il ne s'agit pas simplement d'un prix bas, maisCoût total de possession(TCO)domination: :

• Faibles coûts d'acquisition initiaux
• Faible coût des pièces détachées et des consommables
• Réponse rapide du service après-vente et temps d'immobilisation réduit

En phase d'expansion ou de réduction des coûts.L'équilibre entre la stabilité globale, la réactivité du service et le coût global est devenu la principale raison pour laquelle les entreprises choisissent des solutions locales..

VII. Liste de contrôle pratique : le bon ordre pour l'identification des problèmes

En cas de dérive des données de détection, de taux élevé de faux jugements et de difficultés de réglage de la machine, ne vous empressez pas de remplacer l'équipement. Procédez d'abord au dépannage dans l'ordre suivant :

1) La température est-elle stable ? (enregistrement de la température sur 24 heures à la station d'essai)
2. l'alimentation en air est-elle sèche ? (Vérifier l'état du refroidisseur et du filtre)
3) Y a-t-il des interférences dans la circulation de l'air ? (Observer l'emplacement du climatiseur et du ventilateur)
4. le produit est-il thermiquement équilibré ? (Les produits fraîchement transformés doivent être laissés au repos).
5. les joints d'étanchéité de la pièce sont-ils bons ? (contrôle de l'usure et du vieillissement)

Le problème du 80% réside dans l'environnement et l'outillage, et non pas dans le fait qu'il s'agit d'un produit de qualité.Testeur d'étanchéité à l'airmême.

Conclusion

La nature des tests d'étanchéité à l'air est un jeu de précision par rapport au coût.

Quelle que soit la précision souhaitée, il faut payer le coût du contrôle de l'environnement. Les lois de la physique ne sont pas compromises, mais les solutions techniques peuvent être équilibrées..

La chose la plus intelligente à faire n'est pas de rechercher la perfection théorique, mais de trouver, dans le cadre de contraintes pratiques, la solution la plus appropriée.solution optimale--Satisfaire aux exigences de qualité tout en maîtrisant les coûts globaux et en assurant la stabilité à long terme.

Déclaration originaleCet article a été rédigé parShenzhen Jingchenggongke Technology Co. Ltd.Rédigé par l'équipe technique, reproduit avec attribution.Source des donnéesLes données d'essai internes de l'ingénierie de précision et les cas des clients.
