一文看懂液冷气密性检测方案：从检测原理、行业标准到自动化量产

AI 服务器的功耗正在突破新的上限。当一颗 GPU 的热耗散逼近 700W，风冷已经捉襟见肘，液冷技术顺势成为数据中心、新能源汽车和工业热管理的核心选择。

但液冷系统有一个容易被忽视的致命弱点：泄漏。

液冷板的钎焊缝、快接头的密封圈、管路的焊接节点——任何一处细微渗漏，都可能让冷却液接触电气部件，引发短路和设备停机。散热效率再高，密封失效的代价足以抵消一切优势。

这就是为什么气密性检测不只是出厂前的最后一道工序，而应该贯穿产品设计验证、零部件制造、总成装配和量产追溯的完整链条。

那么，液冷板应该用直压法还是差压法？什么时候需要氦质谱检漏？测试压力、保压时间和泄漏限值该怎么设定？本文结合 JCGK 精诚工科的设备方案和行业标准，逐一拆解。

Ⅰ. 泄漏风险藏在液冷系统的每一道接缝里

液冷系统由液冷板、冷却管路、快速接头、分集液器和冷却液分配单元（CDU）共同构成，每个部件结构不同，泄漏风险的来源也不一样。

液冷板的风险集中在焊接区域：钎焊、搅拌摩擦焊、激光焊接，以及内部流道与外壁之间的密封完整性。冷却管路和铜管组件的薄弱环节在焊接接头和弯管处。快速接头的密封圈和插接位置，在反复插拔之后尤其需要关注密封性能衰退。分集液器与 CDU 则需要验证焊缝、法兰、阀件和管路连接在总成装配后的整体密封状态。

泄漏的后果有清晰的层级：轻则冷却液损失导致散热能力下降，重则液体接触电气部件引发短路，进而造成系统性安全事故。对于量产工厂而言，气密性检测必须能够追溯数据，而不只是给出一个通过或不通过的结论。

Ⅱ. 四种检测方法，各自能做什么？

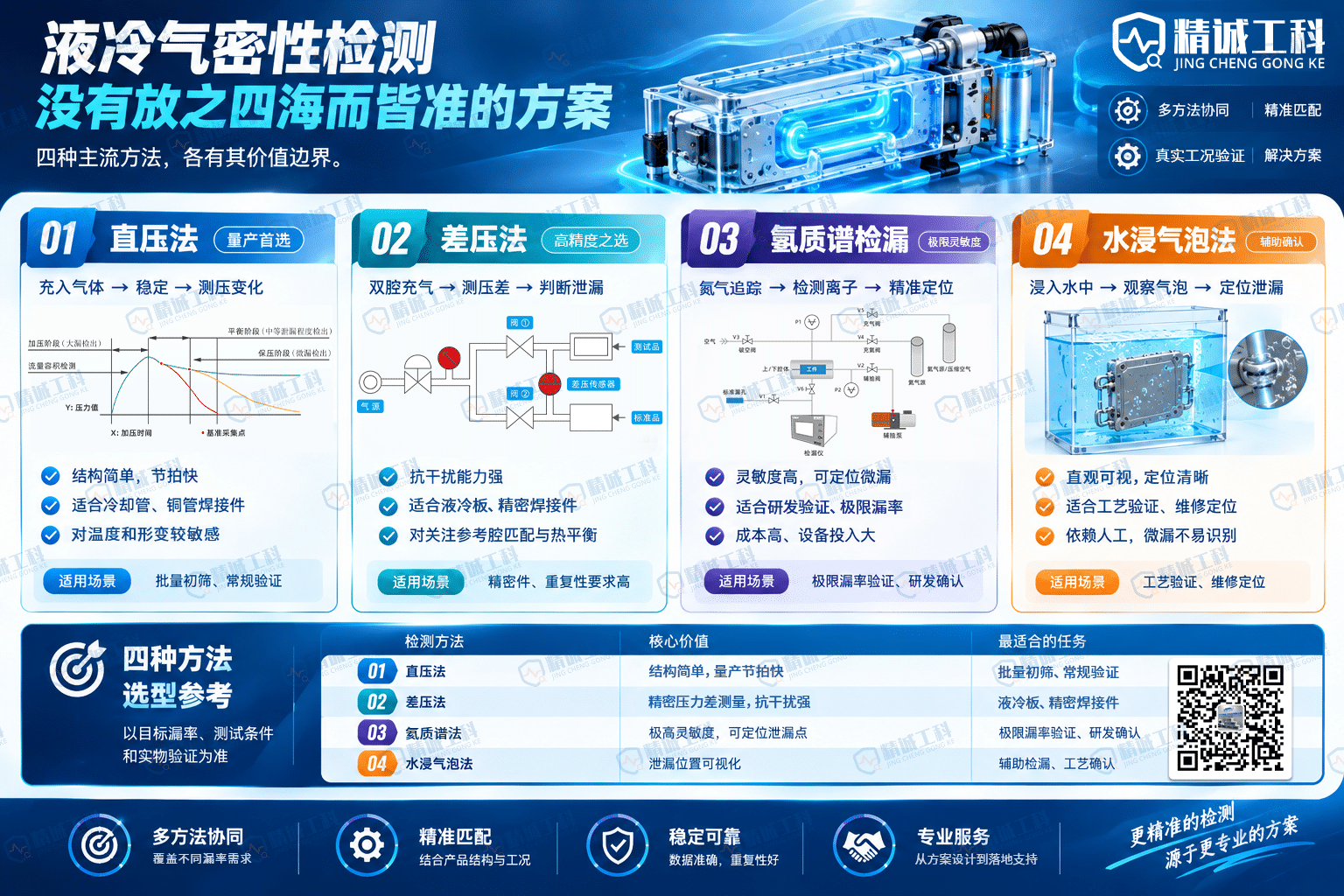

液冷气密性检测没有放之四海而皆准的方案。直压法、差压法、氦质谱检漏和水浸气泡法，四种主流方法各有其价值边界。

直压法与差压法：量产的核心工具

直压法是最直接的检测方式：向工件内部充入规定压力的气体，经过稳定阶段后测量压力变化，超过设定阈值则判定不合格。原理简单，适合冷却管、铜管焊接组件和结构相对规则的零件批量初筛。需要注意的是，测量结果对温度变化和工件弹性变形较为敏感，充气、平衡和检测时间的设置直接决定结果可靠性。

差压法的思路更精妙。它不单独观察被测件的压力，而是同时对被测件和参考腔充气，通过测量两侧的压力差来识别泄漏。这种「电子天平」逻辑能在一定程度上抵消环境温度波动的干扰，特别适合液冷板、精密焊接件和对检测重复性要求较高的部件。但差压法并不能消除所有温漂——参考腔的匹配质量和工件热平衡，依然是影响精度的关键变量。

氦质谱检漏：极限场景的专项工具

氦质谱检漏用氦气作为示踪气体，通过检测氦离子浓度判断泄漏的存在、位置和量级，灵敏度远超空气压降法。它的价值场景是极低漏率要求的研发验证，以及需要精确定位微漏的产品确认。

但氦检不是万能解法。氦气成本高、供应链存在波动风险，设备和工艺投入更重。更重要的是，氦检结果无法直接换算为空气压降法的数值——两种方法测量的是不同物理量，不能混用标准判定。

水浸气泡法：辅助确认，而非量产手段

水浸气泡法的优势在于直观：把工件浸入水中，有气泡冒出就有泄漏，位置一目了然。但它依赖人工观察，微小泄漏不一定能可靠识别，同时还面临产品进水、干燥和清洁的后续处理问题。这种方法更适合工艺验证和维修定位，而非在线量产检测。

四种方法的选型参考

检测方法	核心价值	最适合的任务
直压法	结构简单，量产节拍快	批量初筛、常规密封验证
差压法	精密压力差测量，抗干扰能力强	液冷板、精密焊接件
氦质谱法	极高灵敏度，可定位泄漏点	极限漏率验证、研发确认
水浸气泡法	泄漏位置可视化	辅助检漏、工艺确认

方法选型的最终依据是目标漏率、测试条件和实物验证结果，而不是某种方法听起来更先进。

Ⅲ. 2024~2026 年，哪些行业标准值得重点关注？

液冷行业有一个常见误区：直接从其他项目复制检测参数。200 kPa 测试压力、压力下降不超过 50 Pa、泄漏量不超过 2.5 mL/min——这些数字脱离了具体产品和测试方法，不能成为所有液冷产品的统一答案。以下四项标准是当前最重要的参考框架：

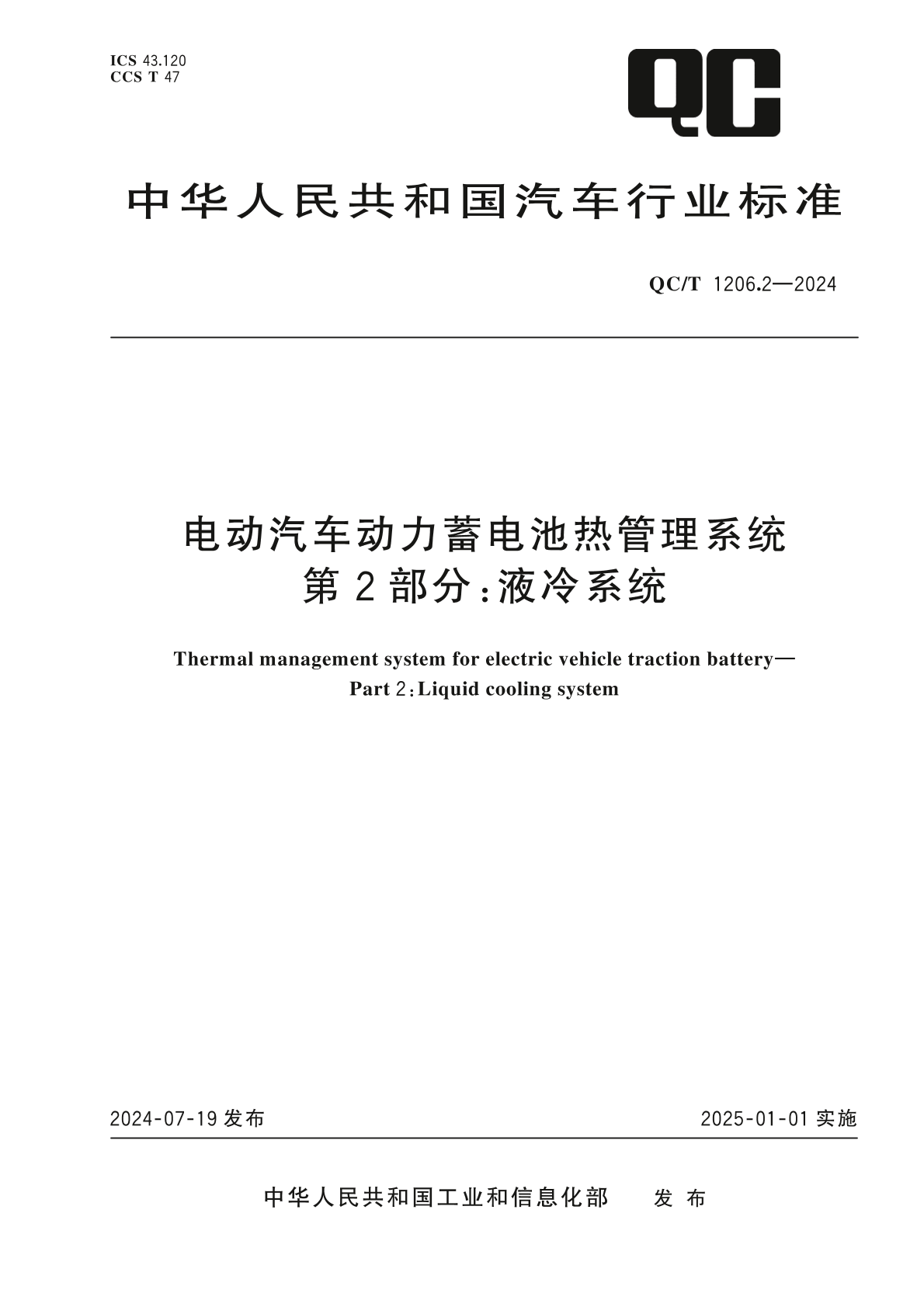

QC/T 1206.2—2024《电动汽车动力蓄电池热管理系统 第 2 部分：液冷系统》于 2025 年 1 月 1 日实施，专门针对电动汽车动力电池液冷系统及组件。标准给出了三条密封性验证路径：湿检（无可见气泡）、干检（泄漏量 ≤2.5 mL/min）、氦检（泄漏率 ≤2×10⁻⁶ Pa·m³/s。这三条路径对应不同的测试方法，不能视为同等条件下可以互换的数值。

GB/T 44556—2024《制冷系统及热泵 部件和接头的密封性评定》于 2025 年 4 月 1 日实施，适用于制冷系统及热泵相关部件的密封性评定。液冷产品是否适用，需要根据具体领域和标准范围判断。

GB/T 48023—2026《数据中心冷板式液冷系统技术规范》已于 2026 年 7 月 30 日发布，计划 2027 年 2 月 1 日实施。数据中心液冷系统的制造商和集成商可提前研究其要求。

YD/T 7105—2026《冷板式液冷数据中心测试方法》计划于 2026 年 11 月 1 日实施，主要涵盖冷板式液冷数据中心的设备测试、验收测试和运维测试。

一个关键判断：新能源汽车液冷系统和数据中心冷板式液冷系统是两类产品，不能因为都采用液冷技术就套用同一组检测参数。正式制定方案时，以适用标准的正式文本、产品图纸、客户技术规范和风险评估结果为准。

Ⅳ. 测试压力、时间和泄漏限值，如何科学设定？

这是工程师最关心的问题，也是最容易踩坑的环节。

测试压力：不是越高越安全

测试压力需要结合产品额定工作压力、设计耐压要求、密封结构和适用标准共同确定。压力设置过高，可能导致薄壁结构变形或密封件异常受力，反而引入新的失效风险；压力过低，则可能无法满足验证要求。没有脱离具体产品的「通用测试压力」。

测试时间：被压缩的平衡阶段是最大隐患

一套完整的干式气密性检测程序包含四个阶段：充气（达到设定压力）→ 平衡（等待温度和压力稳定）→ 检测（测量变化量）→ 判定与记录（输出结果）。

液冷板内部流道复杂、容积较大，材料也可能存在弹性变形。为追求生产节拍而压缩平衡时间，气体温度尚未稳定就进入检测阶段，热胀引起的压力变化就会被误判为泄漏。测试时间必须通过合格件、已知漏率样件和不合格件反复验证，在检测可靠性与量产效率之间找到真正的平衡点。

泄漏限值：压力下降值不等于泄漏量

这是最容易产生混淆的环节。仪器显示压力下降 50 Pa，不代表产品就满足了某项标准。压力变化与实际泄漏量之间的关系，还取决于工件容积、测试压力、气体温度、检测时间和设备算法。

企业需要明确四件事：用什么物理量作为判定依据（压力变化、差压还是流量）；结果用什么单位表示；合格限值来自哪一项标准或客户规范；设备是否经过充分校验，能够稳定区分合格品和不合格品。研发阶段要确认方法是否适用，量产阶段要确认结果能否稳定复现——两者缺一不可。

Ⅴ. 精诚工科的液冷检测方案体系

对于液冷板、铜管组件、快接头和 CDU 等产品，设备选型只是起点。真正决定检测效果的，还包括工装密封、气路设计、测试程序和自动化集成。

深圳市精诚工科科技有限公司（JCGK）围绕液冷场景形成了三类主要方案：

差压式精密检测：JC-C10005

针对液冷板、精密焊接件和密封壳体，JC-C10005 采用差压法进行高精度检测。差压量程 ±5000 Pa，分辨率 0.1 Pa，标称测试精度 0.075% F.S.，支持多通道扩展，适合对重复性要求严格的工位。

双通道直压检测：铜管组件的量产方案

针对冷却管和铜管焊接组件这类结构相对明确的产品，双通道气密设备配合定制工装能够有效提升检测效率。在某液冷组件项目中，设备在检测功能之外，还为后续机械手取放预留了工装空间——从单纯的泄漏判断，延伸到工装、节拍和自动化布局的整体设计。

多通道自动化集成：面向量产产线

面向批量生产，JCGK 精诚工科可根据产能要求评估双通道、四通道或更多工位的配置，并配套定制夹具、PLC 信号交互、自动上下料和数据追溯功能。对于有 MES 管理需求的企业，可实现检测数据与产品条码绑定、结果上传、异常分选和历史记录查询。实际可实现的能力和产能，需要通过项目技术评审与现场联调确认。

Ⅵ. 工装夹具的设计，和设备本身同等重要

液冷板的外形通常较大，进出液口位置各不相同，内部流道可能分区复杂。如果只选了仪器而忽视工装设计，密封面接触不均匀、夹紧力过大造成工件变形、换型后密封位置变化——这些问题都会直接干扰检测结果。

工装设计的评判标准不只是「夹具本身不漏气」，还要验证装夹重复性、工件在夹持状态下是否变形、换型一致性，以及夹具泄漏与产品泄漏能否被有效区分。对于多款液冷产品共线生产的情况，可换型工装与多通道配置的合理搭配，能够大幅减少换型停机时间。

Ⅶ. 气密性检测通过，不等于液冷板质量合格

气密性检测验证的是密封性能，无法代替全部结构与性能验证。

一块通过气密性检测的液冷板，仍然可能存在焊接结合面积不足（但尚未形成贯通泄漏通道）、内部流道被焊料或异物部分堵塞、流阻超出设计范围，以及在长期冷热循环和振动后出现新的泄漏。

完整的液冷质量验证体系还应根据产品风险，考虑流量与流阻检测、耐压或爆破试验、焊接质量无损检测，以及环境应力试验后的密封性复测。对于新能源汽车动力电池液冷系统，QC/T 1206.2—2024 涵盖了压力耐受、振动后密封性、焊接强度、爆破压力和高低温循环等多项验证内容，气密性检测只是其中一个环节。

气密性测试的 PASS，是密封性能在当前检测条件下合格的确认，不是产品全生命周期可靠性的证明。

结语

一套合适的液冷气密性检测方案，从产品结构和失效风险出发，确定检测方法，再通过测试压力、平衡时间、泄漏限值、工装和自动化设计，把实验室检测能力转化为可重复、可追溯的量产质量控制能力。

如果正在规划液冷气密性检测方案，把产品类型、目标漏率、测试压力和量产节拍这四个参数梳理清楚，再进行样件测试和方案验证——这是最高效的起点。

深圳市精诚工科科技有限公司（JCGK）已与液冷领域多家头部品牌达成合作，在液冷板、铜管组件、快速接头及 CDU 等应用场景积累了丰富的解决方案和实际案例。如有检测设备选型和方案评估需求，欢迎联系。
